중성선 없는 zigbee switch module 설치기

집에 사용된 조명을 st 또는 ha 로 붙이고 나면 그다음 자동화, 제어 등등은 어떻게든 할 수 있게 된다.



그래서 사용되는 방법은



필립스 휴, 이케아 트로드프리 같은



상시 전원을 인가한 후 스위치가 내장된 전등제품을 사용하여 컨트롤 하거나





다원, 헤이홈, 이젝스, 제미스마트 등등에서 벽 스위치 형으로 제작되는 제품들을 사용하는



방법이 있다.



스위치형태의 제품은 중성선을 사용하는 제품이 있지만



대부분 집에 중성선 배선작업이 되어 있지 않아서인지



중성선을 사용하지 않는 제품에 대한 수요가 꽤 있다.



나 역시 집안 대부분 스위치를 교체하거나 필립스 다운라이트 제품을 사용하고 있지만



이런 스위치는 도무지 답이 없다.





물론 스위치 모듈이 있지만 거의 대부분



와이파이 버젼이거나 중성선 설치를 요구.



그러던 중에서





 중성선 없이 설치 가능한 제품을 발견



테스트 삼아 한개 주문해본다.



결과적으로는







스위치에서 반응, 앱으로도 제어가능, 스위치 제어 상태 반영 등이 모두 가능해졌다.





이 다음 내용부터는 그냥 설치 과정에 대한 기록의 의미로...





포장 상태는 애플을 넘어서는 미니멀리즘.



메뉴얼과 제품



끝.

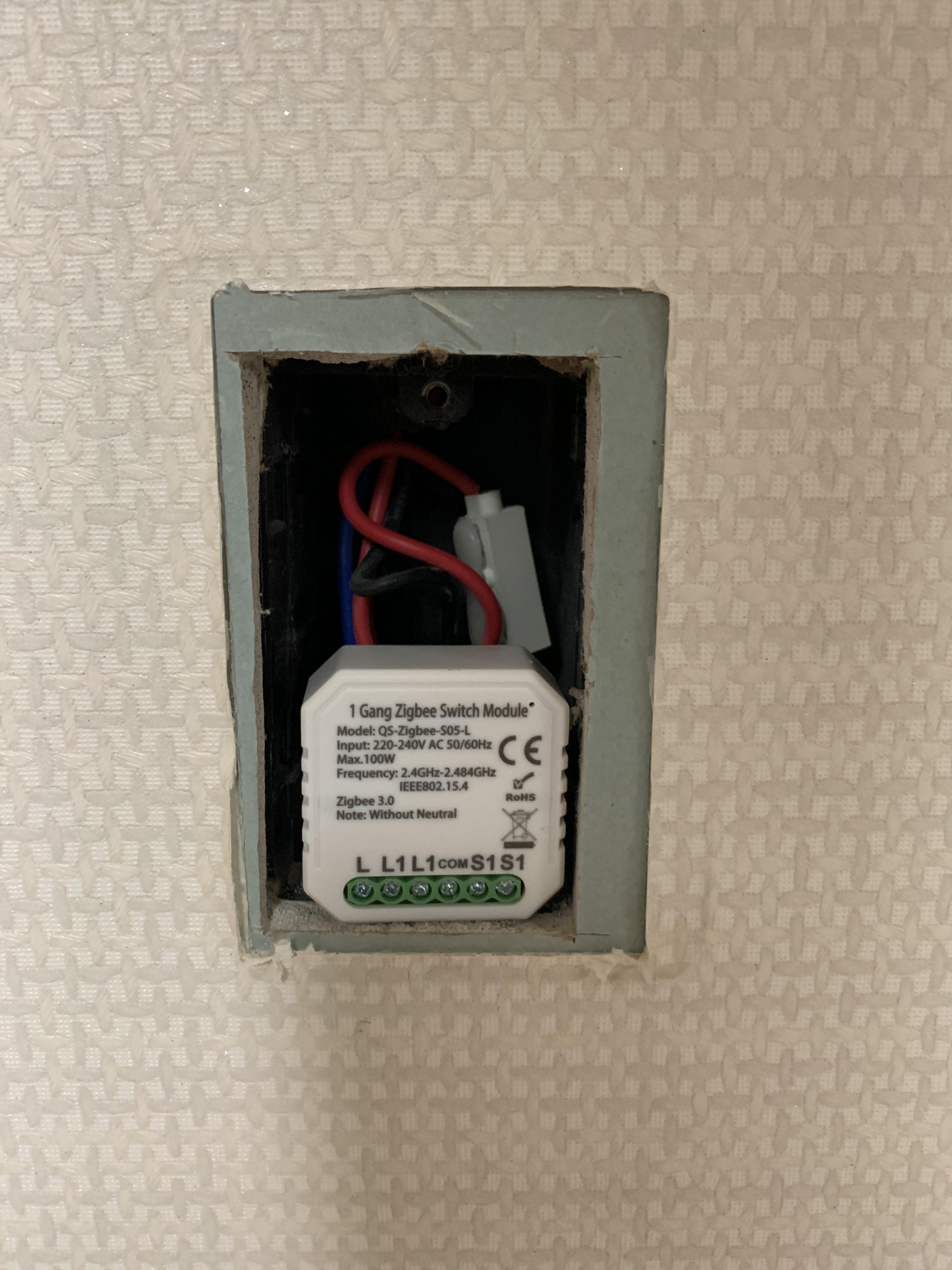

배선은 아래 사진과 같이









페어링같은 과정없이 배선만 해놓고 물리 스위치를 조작해도



스위치 온오프는 정상적으로 사용가능



혹시나 모를 오프라인에도 물리 조작은 유효한것을 확인.









페어링은 저 우측 상단에 작은 구멍에 바늘같은걸로 3초 이상 누르면 파란 불빛이 반짝거린다.







이렇게 디바이스 추가는 어렵지 않게..



기본으로 제공되는 Zigbee Switch DTH를 사용했다.







혹은 DTH는 부엉이님과 카페 고수님들이 수고해주시는



Integrated ZigBee Switch를 사용해도 잘 작동된다

cafe.naver.com/stsmarthome/18851

Integrated ZigBee Sw...







뉴앱에서 상태는 별다른 특징없이





홈브리지를 이용하여 아이폰에서도



문제 없이 잘 작동한다.



장점.



스위치교체나 전구 교체로 해결하기 어려운 곳에서 제한적 사용이 가능



중성선 필요 없음



가격 저렴.



릴레이 작동소리 없음



1gang, 2gang 중 선택가능









단점.

딜레이 약간...





깔끔하다.



집에서 유일하게 제어가 되지 않았던 화장대 조명까지 설치 끝.









추가.



혹시나 해서 스위치 박스를 열고 사이즈를 체크



깊이가 얕은 일반 스위치에는 사용 가능한 것으로 판단.
