ESPHome을 사용한 아파트 모션센서, 도어센서 활용기



새로 이사 온 아파트에는 월패드가 붙어 있고 방범용으로 센서가 몇 개 달려있다





예를 들면

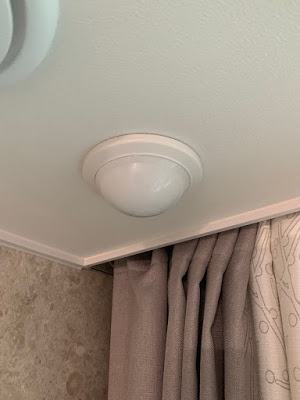

이런것과

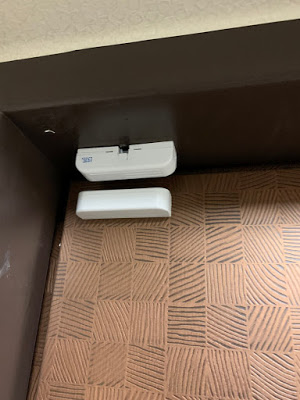

이런 것.









그냥 지나칠 수도 있으나



이왕 취미로 시작한 이짓(?)을 좀 열심히 해보기로 한다.









일단 질문과 검색



https://cafe.naver.com/koreassistant/1412

거실 모션센서 활용



집안 기기의 대부분을 webCore를 통해 자동화하고 있으므로



우선순위는



1. 아파트에 붙어 있는 센서의 감지 신호를 zigbee로 쏴주는 기기가 있는가?



2. zigbee로 바로 바꿀 수 없다면 신호를 컨트롤할 다를 방식이 있는가?



두 가지 였는데 결과적으로 두가지 방법이 다 있다.







마침.

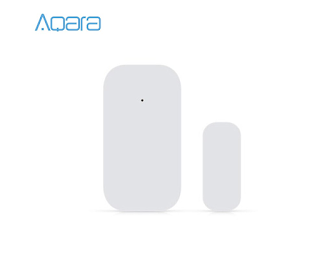

챙겨놓은 센서가 몇 개 남기도 했고





https://ko.aliexpress.com/item/32888457152.html?spm=a2g0s.9042311.0.0.11e24c4dXjuhaU

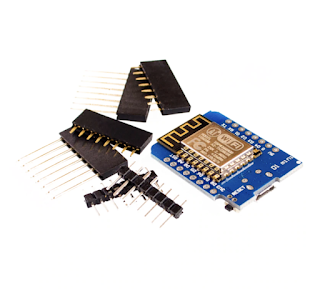

전열교환기에 사용했던







https://ko.aliexpress.com/item/32716770000.html?spm=a2g0s.9042311.0.0.11e24c4dXjuhaU





이것도 꽤 많이 (9개ㅡㅡ;) 남아









2번 솔루션으로 결정하고



트루월드님의 솔루션을 100% 이상 참고했다.



https://www.kimnjang.com/100

코콤 월패드 게이트맨 도어락, 동체센서, 도어센서 ESP모듈 활용 MQTT연동 - 2부





그리고 솔루션에 따라 하는 김에 현관문 도어락 작업도 같이 한다.















그래서 일단 집안 센서를 까서 확인해본다.

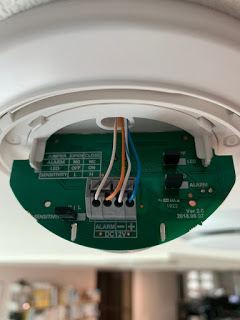

모션센서 12V, GND, alarm +-,

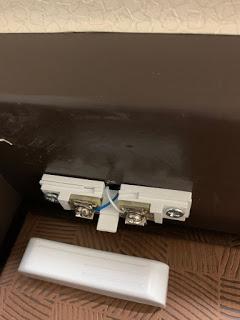

도어센서 +-

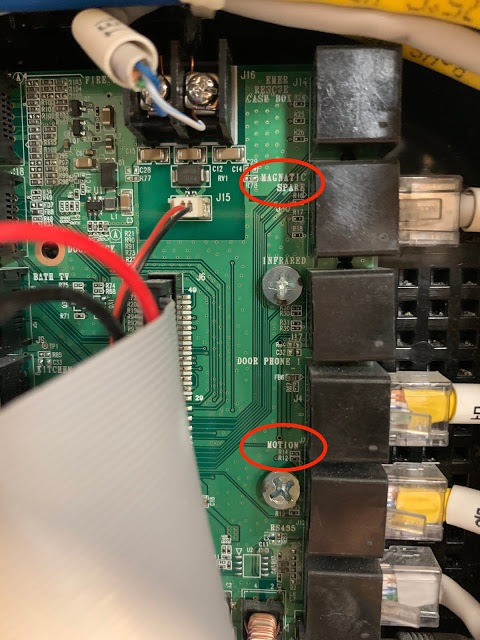

저기에서 이어진 선은





월패드에서 확인 가능





센서에 물린 배선을 확인하기 위해 배선을 벗긴 후

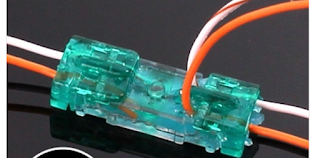

이런 걸 사용해서 배선을 따로 빼내고



테스트한다.









이런 식으로 센싱 될 때 전압 변화가 감지되면 ok





GND와 센서에 물린 두 선중 한 개 선으로 물리고



교차 점검하여 사용할 배선을 골라낸다.



결과적으로 GND, 도어센서 1선, 모션센서 1선



총 3가닥이 필요하다.















우리 집 현관문은 GATEMAN





이 역시 인터넷과 카페에 자료가 많다.

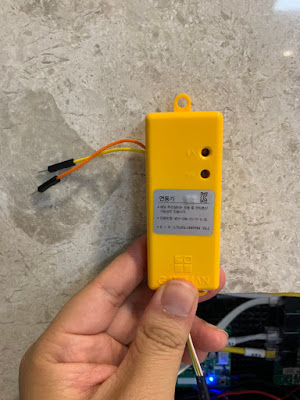

검색에서 본 이미지와 비슷

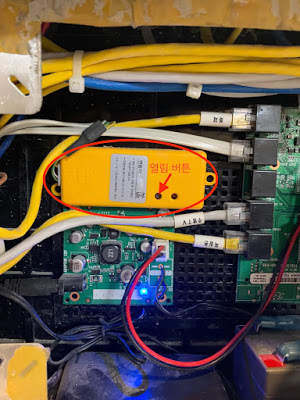

저기 구멍에 뾰족한 것을 찔러서 누르면 현관문이 열린다.



일종의 리모컨.







보통은 배선을 쇼트시키는 방법을 사용하고 있었지만



웬일인지 나의 경우에는 배선 쇼트에는 반응하지 않아

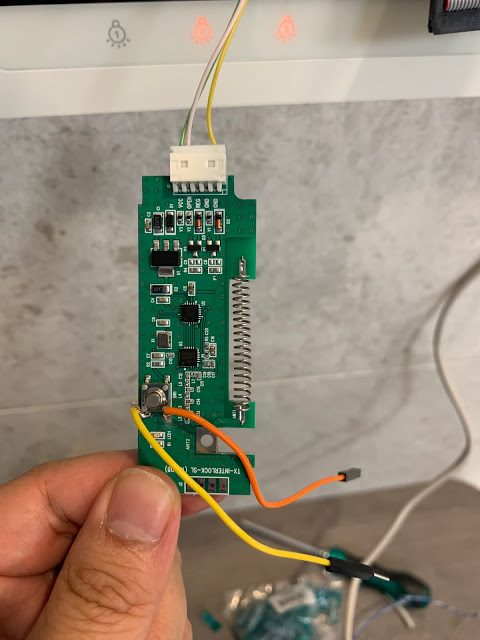

버튼에 땜질을 하여





쇼트되었을 때 버튼이 눌린 것과 같은 효과를 내도록 했고











다행히 잘 작동하여







하드웨어를 구성한다.









이상하게도 처음 테스트할 때는 12V였던 센서 전압이





설치 직전에는 8,7v로 측정되어 사용한 저항이 조금 다르다



V=Ir



이니까.



잘 계산해보면 된다.

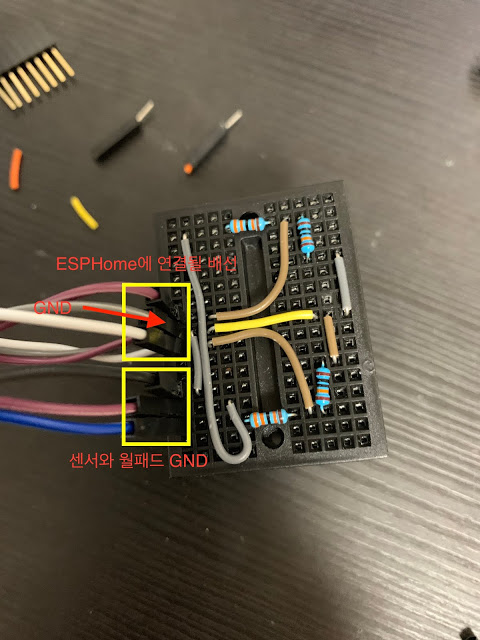

ESP에 들어갈 전압을 2.8볼트로 다운시키고

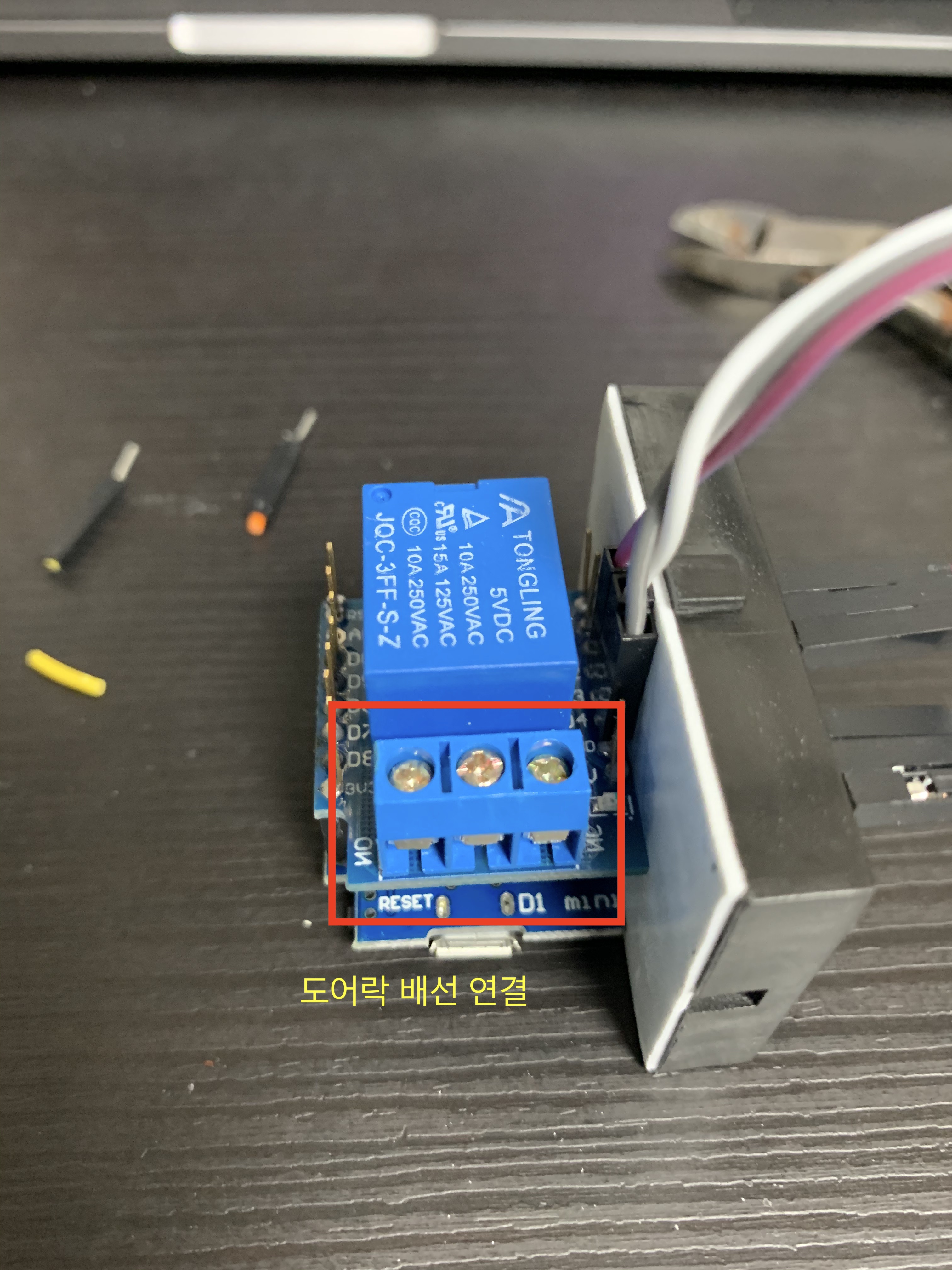

릴레이와 esp와 전압 다운을 위한 회로를 붙여



월패드 안으로 봉인한다.

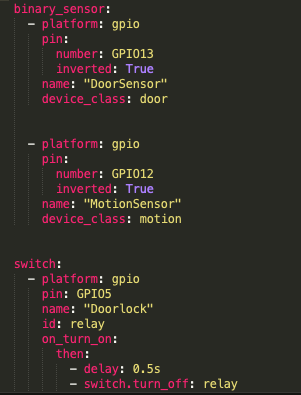

구문은 다음과 같이 만들어





ESPHome(sensor).yaml

0.00MB

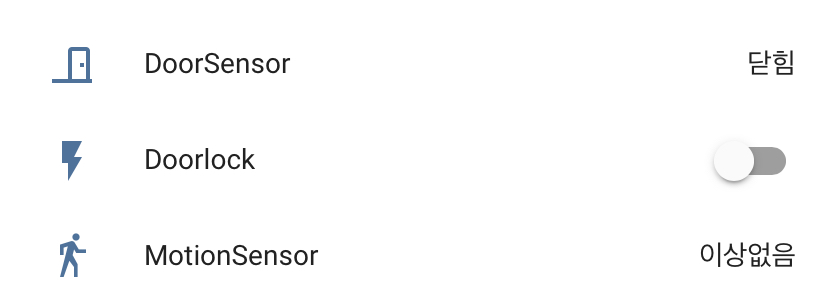

home assistance 에서도

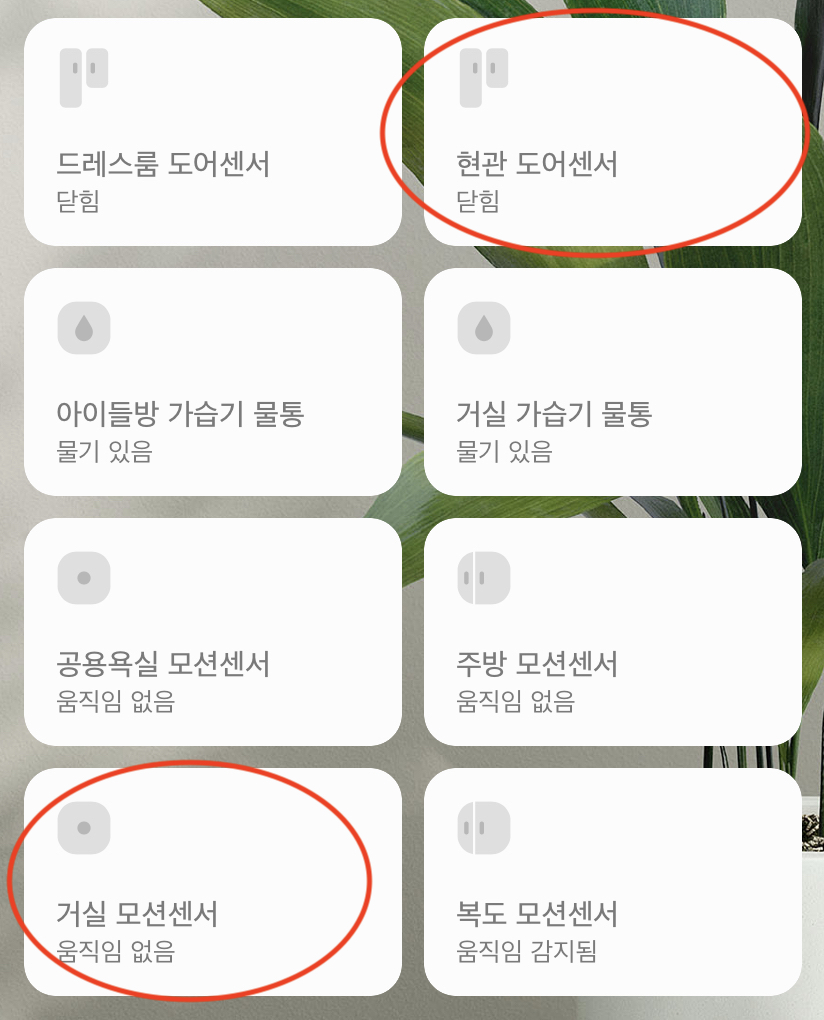

HA-connector를 이용하여 ST에서도





잘 작동한다.





장점. 모션센서 감지 딜레이가 매우 짧다. 1초?



단점. 아직까지는.....







센서는 자동화구문으로 잘 활용중이고



도어락은











이렇게 사용한다.



NFC 태그에 핸드폰을 충격하면 작동하는 것은 아니다.....ㅡㅡ;
